はじめに

MORIONのGUIはシンセサイザーの機能や効果など、なるべくアプリケーション単体で仕様が分かるようにデザインしていますが、画面の制約やシンセサイザーの特性上分かりにくい部分もあるかと思います。そのうえでこのドキュメントがMORIONを使いこなす道しるべとなれば幸いです。

なお説明の都合上、FM音源や波形メモリ音源、MIDI等そのものについての解説はしておらず、ある程度の知識がある前提で記述しています。また、仕様等について一般的な解釈とズレがあったり、パラメーター名称等の表現ブレがある可能性があります。こちらについては音源仕様、操作パラメーター、資料項等にて詳説を含めますので、すり合わせをお願いします。

音源について

MORION-Wは波形メモリ音源相当の波形でFM変調する音源を搭載したVSTプラグインシンセサイザーです。

”メモリ音源相当の波形でFM変調する”というと少し特殊に聞こえるかもしれませんが、構造としてはシンプルで、波形テーブルサイズが極少という点以外は普通の2オペレーターFM音源として設計しています。

前述の構造を含め、ADSR等のパラメーターは他音源を参考にして設計してるため、既存の音作りのノウハウを生かすことができるでしょう。

因みに1オペレーターのみの出力も可能で、その場合、FM変調されない普通の波形メモリ音源としても使用することができるようになっています。MORION-Wは波形の編集機能を持っているので単体でも様々な波形を作成することができますが、ファイル入出力も可能です。外部エディターで作成したものを使用したり、他波形メモリ音源に流用したり上手にお使いください！

音源仕様

音源方式	2オペレーターFM(PM)シンセシス
最大発音数	2 ~ 1024
波形テーブル数	2
波形テーブルサイズ	4 ~ 128サンプル数の可変式
波形値の記録精度	8bit
LFO	1基(OPA,B共有)
エンベロープジェネレーター	振幅EG 2基
フィルター	IIRローパスフィルター1基
音声合成	整数演算→浮動小数演算 (LPFの手前でD/D変換)

ブロックダイアグラム

SYNTHESIZER OUTPUT	シンセサイザーセクションの最終出力です。 [関連項目：操作パラメーター → SYNTH-OUT]]
BIT REDUCTION	ビット深度を落としているとき、シンセサイザーの出力(16bit)を設定した値へ落とします。ビット深度値が出力と同じ(16Bit)場合は処理がスキップされます。 [関連項目：操作パラメーター → BIT DEPTH]]
D/D CONVERT	整数演算→浮動小数演算シンセサイザー内部は整数演算により音声合成しています。フィルター処理以降は浮動小数演算処理するため、この時点でデジタル変換しています。
LOW-PASS FILTER	IIRローパスフィルターです。この処理はバイパスできます。 [関連項目：操作パラメーター → LPFセクション・パラメーター]]
MONO to STEREO	2CHステレオ化
MASTER PAN	定位です。 [関連項目：操作パラメーター → PAN]]
MASTER VOLUME	このセクションの最終出力です。 [関連項目：操作パラメーター → VOLUME]]
RESAMPLE	内部サンプリングレートを落としているとき、ホストアプリケーション(DAW側)に合わせてリサンプリングを行います。内部サンプリングレートがホストと同じ場合は処理がスキップされます。 [関連項目：操作パラメーター → SAMPLE RATE]]
APPLICATION OUTPUT	MORION-Wの最終出力です。

画面の構成

メニューバー

メインメニューボタン

プリセットの入出力、UIの設定などを行えます(下項参照)。

セレクタータブ

3ボタン構成でメイン画面、システム画面、波形ジェネレーター画面を切り替えます。

波形エディター画面の折り畳みボタン

アプリケーション右側の[波形エディター画面]を折り畳み(展開)できます。

メインメニュー内項目

File	Import Preset	波形を含む音色のプリセットデータを読み込み(書き込み)します。
File	Export Preset	波形を含む音色のプリセットデータを読み込み(書き込み)します。
User Interface	Wave Editor Style	波形エディターの外観を変更できます。
	GUI Reflesh Rate	画面の更新間隔を変更できます。 FPSが高いほど画面が滑らかに動きますが、負荷が高い場合は値を下げてください。
	Grid Opacity [A]	波形ビュー(OP A)の、グリッドの透明度を調整します。
	Waveform Opacity [A]	波形ビュー(OP A)の、波形の透明度を調整します。
	Grid Opacity [B]	波形ビュー(OP B)の、グリッドの透明度を調整します。
	Waveform Opacity [B]	波形ビュー(OP B)の、波形の透明度を調整します。
MORION W / Ver:xx.x.x		このアプリケーションのバージョン

切替画面

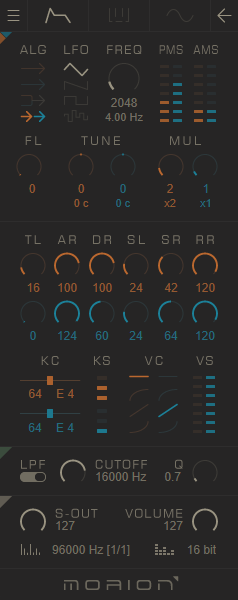

メイン画面

オペレータの出力設定やADSRなどの音色に関わるパラメーターなど音作りに必要なパラメーターを集約しています。

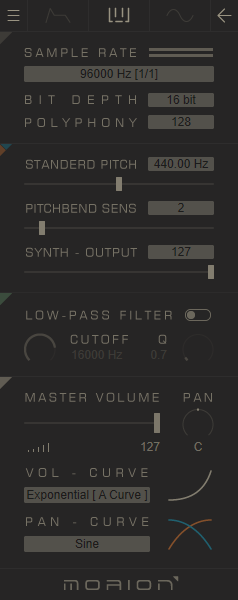

システム画面

LPFの設定やマスターボリューム、ビット深度などシステム全体に関わるパラメーターを集約しています。

波形ジェネレーター

波形の形状、振幅、周期など指定して波形を生成し、波形テーブルに書き込むことができます。

波形エディター

この画面では各オペレーターの波形を視覚的に確認できるほか、リアルタイムに編集するためのツール一式がまとめられています。

パラメータービュー

カーソルに合わせている波形の、波形テーブルのインデックス値、波形の位相を表示しています。

左から[10進数表示]、[16進数表示]、[位相(π)]

カーソルに合わせている波形値を表示しています。

左から[10進数表示]、[16進数表示]、[符号付き表示]

同期編集ボタンです。

このボタンがオンのとき、波形ビューで直接操作する際にOPA、Bの両波形を同期して同時に編集することができます。

この機能はOPA、Bそれぞれのテーブルサイズが異なっていても使用可能です。

波形ビュー

このビューではマウス操作でリアルタイムに波形を編集することができます。

左ドラッグ	上下ドラッグで値を増減させます。この操作ではマウスダウンした波形値のみ操作します。
右ドラッグ	ドラッグ中フリーハンドで波形を描くことができます。
マウスホイール	カーソルに合わせている波形値を増減させます。
このビューで操作する波形値は[ビット深度指定]で値範囲を固定することができます。 [関連項目：編集ボタン → ]] [関連項目：編集メニュー → Steps [Direct Editing]]

編集ボタン・他

波形値を+(-)1、上下にずらします。		波形を1つ分、右(左)方向にずらします。
波形値を+(-)8、上下にずらします。		波形を1/4π、右(左)方向にずらします。
波形値を+(-)32、上下にずらします。		波形を1/2π、右(左)方向にずらします。
波形の上下を反転します。		波形の前後を反転します。
波形値をx2して増幅します。		波形値をx1.5して増幅します。
波形値を1/2して縮小します。		波形値を2/3して縮小します。
	記憶領域から波形を呼び出します。 [関連項目：編集メニュー → Load,Save]
波形ビューで操作する波形値を表示のビット深度で値範囲を固定することができます。クリックする度、順繰り。 [関連項目：波形ビュー] [関連項目：編集メニュー → Steps [Direct Editing]]
波形ビューの波形の透明度を調整できます。アイコンを上下にドラッグで調整。 [関連項目：メニューバー・メニュー → Waveform Opacity]
波形ビューのグリッドの透明度を調整できます。アイコンを上下にドラッグで調整。 [関連項目：メニューバー・メニュー → Grid Opacity]

編集メニュー

メニュー内より波形テーブルサイズを変更する、波形を保存・呼出するなどできます。

編集メニュー内項目

Table Size	波形テーブルのサイズを変更できます。
Copy → [B (A)]	もう一方の波形テーブルへ波形をコピーします。
Replace [A ↔ B]	それぞれの波形テーブルの波形を入れ替えます。
Load	記憶領域から波形を呼び出します。
Save	記憶領域へ波形を保存します。
Bit Reduction	指定したビット深度で波形値を丸めます。
Steps [Direct Editing]	波形ビューで波形値を操作するとき、このメニューで指定したビット深度で値範囲を固定することができます。
Import from Text File	テキストファイルから波形を読み込みます。[ファイル仕様：テキストファイル]
Export to Text File	波形をテキストファイルへ書き出します。[ファイル仕様：テキストファイル]
Covert from WAV File	WAVファイルから波形を読み込みます。[ファイル仕様：WAVデータ]
Covert to WAV File	波形をWAVファイルへ書き出します。[ファイル仕様：WAVデータ]

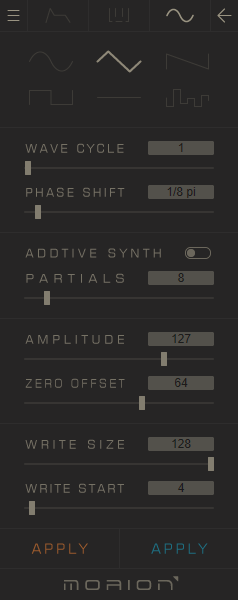

波形ジェネレーター

波形ジェネレーター画面では、基本波形から振幅や周期などを設定して波形を生成し、各波形テーブルに書き込むことができます。

項目一覧

WAVE FORM	6つの基本波形があります。選択した波形によって使用できるオプションが異なります。
WAVE CYCLE		波形の周期を設定します。この周期は波形テーブルに対しての周期です。
PHASE SHIFT		波形の位相を調整します。単位はπです。
AMPITUDE		波形の最大振幅を設定します。
ZERO OFFSET		振幅の±0値をオフセットします。
WRITE SIZE		波形テーブルに書き込むサイズを設定します。テーブルサイズを超える大きさを指定した場合は、書き込める分だけ書き込みます。
WRITE START		波形テーブルに書き込む際の開始インデックス値です。テーブルサイズを超える値を指定した場合は書き込みをしません。
ADDITIVE SYNTH		加算合成オプションです。波形を正弦波により加算合成して生成します。加算合成しない場合は直線的な波形になります。
PARTIALS		加算合成オプションが有効の時使用されます。この値を多くするほど波形の形状が安定します。また、合成する正弦波の数が多くなり、倍音成分が増えます。
NOISE CYCLE		ノイズの更新周期です。この周期は波形テーブルに対しての周期です。
RANDOM SEED		ノイズ生成に使用するシード値です。任意に指定できるほか、ボタンを押してランダムに指定ることができます。
INTERPOLATION		ノイズ間の補間方法を指定します。 None：補間なし Liner：線形補間 Spline 3：3次スプライン補間 Spline 5：5次スプライン補間
LOOP [HEAD - TAIL]		ノイズ間の補間を指定した場合のオプションです。このオプションが有効の時、ノイズの始めと終わりの間でも補間を行います。

操作パラメーター

このセクションではアプリケーション上から操作できるシンセサイザーの音色のパラメーターや、システムの設定値などを一覧しています。

メイン画面

システム画面

音色パラメーター

ALG

Algorithm

範囲：4パターン

操作：選択式、オートメーション：〇

OPA、OPBの接続方法を選択できます。


OPAのみ出力	OPBのみ出力	OPAとOPBを加算合成して出力	OPAでOPBを変調して出力

LFO

LFO Wave Form

範囲：4波形

操作：選択式、テキスト入力

LFOの波形を選択できます。


三角波	ノコギリ波	矩形波	ノイズ

FREQ

LFO Frequency

範囲：0 ~ 16384 [0Hz ~ 32Hz]

操作：ノブ、テキスト入力、オートメーション：〇

LFOの周波数を調整します。

[0]に設定するとLFOを無効化します。

PMS

LFO Pitch Modulation Sensitivity

範囲：0 ~ 7

操作：目盛スライダー、オートメーション：〇

LFOによる音程のゆらぎ(ビブラート効果)をMIDI CC1[モジュレーション]、およびCC16で操作できますが、この操作の効き具合を調整できます。

PMS	0	1	2	3	4	5	6	7
効果量(セント)	無効	±18.75	±37.5	±75	±150	±300	±600	±1200
PMD、MIDIモジュレーション値を128とした場合の効果量です。

AMS

LFO Amplitude Modulation Sensitivity

範囲：0 ~ 7

操作：目盛スライダー、オートメーション：〇

LFOによる音量のゆらぎ(トレモロ効果)をMIDI CC1[モジュレーション]、およびCC17で操作できますが、この操作の効き具合を調整できます。

AMS	0	1	2	3	4	5	6	7
効果量(dB)	無効	-1.5	-3	-6	-12	-24	-48	-96
AMD、MIDIモジュレーション値を128とした場合の効果量です。

FL

Self Feedback Level

範囲：0 ~ 128

操作：ノブ、テキスト入力、オートメーション：〇

OPAの出力で自身を変調します。

FL	0	8	16	24	32	40	48	56	64	72	80	88	96	104	112	120	128
変調の深さ	0	π/32	π/16	π/8	π/4	π/2	π	2π	4π	8π	16π	32π	64π	128π	256π	512π	1024π
EGの精度及び波形テーブルサイズの関係で表の通りに出力されるとは限りません。

TUNE

Fine Tune

範囲：-8162 ~ 8162 [-1200 cent ~ 1200 cent]

操作：ノブ、テキスト入力、オートメーション：〇

キー毎の音程を±1オクターブの範囲で調整します。

[キー出力周波数(キー音程 + TUNE + ピッチベンド + LFO PM) x MUL倍率 = オペレーター出力周波数]

MUL

Phase Multiply

範囲：0 ~ 15 [x0.5,x1 ~ x14]

操作：ノブ、テキスト入力、オートメーション：〇

キー毎の周波数に下表の倍率で乗算します。

MUL	0	1	2	3	4	~	13	14	15
倍率	x0.5	x1	x2	x3	x4	~	x13	x14	x15

TL

Total Level

範囲：0 ~ 127

操作：ノブ、テキスト入力、オートメーション：〇

エンベロープジェネレーター(EG)のパラメーターで、キーオン後の出力の最大値を設定します。

TL	0	8	16	24	32	40	48	56	64	72	80	88	96	104	112	120	127
dB	0	-6	-12	-18	-24	-30	-36	-42	-48	-54	-60	-66	-72	-78	-84	-90	inf[消音]
OPBに対する変調の深さ	64π	32π	16π	8π	4π	2π	π	π/2	π/4	π/8	π/16	π/32	π/64	π/128	π/256	π/512	0
EGの精度及び波形テーブルサイズの関係で表の通りに出力されるとは限りません。

AR

Attack Rate

範囲：0 ~ 127

操作：ノブ、テキスト入力、オートメーション：〇

EGのパラメーターで、キーオン時の音の立ち上がりの速さを設定します。値が大きくなるほど立ち上がりが速くなります。

このパラメーターを[127]に設定するとこの段階(アタックフェーズ)をスキップしてディケイフェーズに移行します。

DR

Decay Rate

範囲：0 ~ 127

操作：ノブ、テキスト入力、オートメーション：〇

EGのパラメーターで、キーオン後EGの出力が最大値に達した後(ディケイフェーズ)、減衰する速さを設定します。値が大きくなるほど減衰が速くなります。

このパラメーターを[0]に設定すると出力が最大値を保ち減衰しません(SLが[0]の場合はサステインフェーズに移行します)。

SL

Sustain Level

範囲：0 ~ 127

操作：ノブ、テキスト入力、オートメーション：〇

EGのパラメーターで、ディケイフェーズ後このパラメーターで設定した音量(サステインレベル)に達するとサステインフェーズ(SR項参照)に移行します。

このパラメーターを[0]に設定するとディケイフェーズをスキップしてサステインフェーズに移行します。

このパラメーターを[127]に設定すると消音までサステインフェーズに移行することはありません。

SL	0	8	16	24	32	40	48	56	64	72	80	88	96	104	112	120	127
dB	0	-6	-12	-18	-24	-30	-36	-42	-48	-54	-60	-66	-72	-78	-84	-90	inf[消音]
EGの精度及び波形テーブルサイズの関係で表の通りに出力されるとは限りません。

SR

Sustain Rate

範囲：0 ~ 127

操作：ノブ、テキスト入力、オートメーション：〇

EGのパラメーターで、サステインレベルに達した後(サステインフェーズ)の音量が減衰する速さを設定します。値が大きくなるほど減衰が速くなります。

このパラメーターを[0]に設定すると出力をSLで設定した出力値を保ち減衰しません。

RR

Release Rate

範囲：0 ~ 127

操作：ノブ、テキスト入力、オートメーション：〇

EGのパラメーターで、キーオフ後出力が減衰する速さを設定します。値が大きくなるほど減衰が速くなります。

KC

Key Follow Center Key

範囲：0 ~ 127 [キーナンバー]

操作：スライダー、テキスト入力、オートメーション：〇

EGのパラメーターで、キーフォローの中心キーを設定します。

AR、DR、SR、RRが中心キーより上のキーでは速く、下のキーでは遅くなります。

キーフォローは、音の立ち上がりや余韻を低い音では遅く、高い音では速くすることでピアノやギターのような音の変化をシミュレーションします。

KS

Key Scaling

範囲：0 ~ 3

操作：目盛スライダー、オートメーション：〇

EGのパラメーターで、キーフォローの効き具合を設定し、AR、DR、SR、RRの効果量を調整します。効果量は下表の通りです。

AR、DR、SR、RRが中心キー(KC参照)より上のキーでは速く、下のキーでは遅くなります。

KS	0	1	2	3
効果量	キーフォロー無効	2オクターブで2倍変化	1オクターブで2倍変化	半オクターブで2倍変化

VC

Velocity Curve

範囲：4パターン

操作：選択式、オートメーション：〇

EGのパラメーターで、キーオン時のベロシティ値(鍵盤を押した時の強弱)でEGの出力の最大値をコントロールできますが、その変化の仕方を4パターンから変更できます。

VSの値が[0:常に100%]の時は無効になります。

VC
変化の仕方	最大値に固定	前半の変化が大きい	常に一定の変化	後半の変化が大きい

VS

Velocity Sensitivity

範囲：0 ~ 7

操作：目盛スライダー、オートメーション：〇

キーオン時のベロシティ値でEGの出力の最大値をコントロールできますが、その変化量を設定します。

VCがの時は無効になります。

VS	0	1	2	3	4	5	6	7
変化量	常に100%	98.4375% ~ 100%	96.875% ~ 100%	93.75% ~ 100%	87.5% ~ 100%	75% ~ 100%	50% ~ 100%	0% ~ 100%
EGの精度及びベロシティカーブの関係で表の通りに出力されるとは限りません。

シンセサイザーパラメーター

STANDERD PITCH

範囲：400Hz ~ 480Hz(= A4)

操作：スライダー、テキスト入力

=A4の基準ピッチを調整できます。

PITCHBEND SENS

Bend Sensitivity

範囲：0 ~ 24 (半音)

操作：スライダー、テキスト入力、オートメーション：〇

ピッチベンドの最大変化量を半音単位で変更できます。

SYNTH-OUT

Output of Synthesizer

範囲：0 ~ 127

操作：スライダー、テキスト入力、MIDI：CC11[Expression]

シンセサイザーの出力(整数演算の最大値)を設定します。

この出力はLPFに入る前、整数演算→浮動小数演算に変換される前の出力です。(詳細：ブロックダイアグラム)

LPFセクション・パラメーター

LPF

Low-Pass Filter ON-OFF

操作：ON,OFF

操作：トグルスイッチ

スライダースイッチでローパス・フィルターを有効化するかを選択します。フィルター無効時、関連パラメーターがグレーアウトします。

CUTOFF

Cutoff Frequency

範囲：20Hz ~ 20000Hz

操作：ノブ、テキスト入力

ローパス・フィルターのカットオフ周波数を設定します。

Q

Quality Factor

範囲：0.1 ~ 12.8

操作：ノブ、テキスト入力

ローパス・フィルターのQ値(レゾナンス)を設定します。

アウトプットセクション・パラメーター

VOLUME

Master Output Volume

範囲：0 ~ 127

操作：スライダー、ノブ、テキスト入力、MIDI：CC7[Main Volume]

マスターボリュームを設定します。

この出力はLPFに入った後、整数演算→浮動小数演算に変換された後の出力です。(詳細：ブロックダイアグラム)

PAN

Master Pan

範囲：-64 ~ C ~ 63

操作：ノブ、テキスト入力、MIDI：CC10[PAN]

マスターパンを設定します。

VOL-CURVE

Volume Curve

範囲：4パターン

操作：プルダウン選択、オートメーション：〇

マスターボリュームの音量変化の仕方を変更できます。

PAN-CURVE	イメージ	特徴
Linear [ B Curve ]		音量レベルが直線的に下がるカーブ。
Exponential [ A Curve ]		聴覚上の音量が直線的に下がるカーブ。
Sine		Aカーブに近い変化をしつつ、最大音量付近では音量レベルを比較的細かく操作できる、バランスの良いカーブ。
Exponential [ C Curve ]		Aカーブの反対のカーブで、最大音量付近の音量レベルを細かく操作できます。

PAN-CURVE

Pan Curve

範囲：4パターン

操作：プルダウン選択、オートメーション：〇

マスターパンの定位感を変更できます。

PAN-CURVE	イメージ	特徴
Linear [Balance]		センターで左右100%出力。左右に振ると片チャンネルの音量レベルだけが下がるカーブ。
Linear [Cross Fade]		直線的なカーブで、左右に振っても合計の音量レベルが常に一定になる。(≠聴覚上)
Sine		パンニングで聴覚上の音量が一定に聴こえる、いわゆる"均等パワー"のカーブ。
Monaural		モノラルモード。MIDIでパンニングせず、DAW側でパンニングしたい場合に有用です。

システムパラメーター

SAMPLE RATE

Sampling Mode

範囲：最大4パターン

操作：プルダウン選択

内部サンプリングレートを設定します。設定できる値はDAW側(プロジェクト設定)のサンプリングレートを基準に1/1、1/2、1/3、1/4のサンプリングレートを指定できます。

DAW側のサンプリングレートが極端に低い場合や、割り切れない値の場合は選択ができません。

SAMPLE RATE	(32000Hzの場合)	(44100Hzの場合)	(48000Hzの場合)	(96000Hzの場合)
1/1	32000 Hz	44100 Hz	48000 Hz	96000 Hz
1/2	16000 Hz	22050 Hz	24000 Hz	48000 Hz
1/3	x	14700 Hz	16000 Hz	32000 Hz
1/4	8000 Hz	11025 Hz	12000 Hz	24000 Hz

BIT DEPTH

Bit Per Sample

範囲：1 ~ 16 bit

操作：プルダウン選択、オートメーション：〇

1サンプルあたりのビット深度を設定します。

BIT DEPTH	Output (Integer)	Output (float)	BIT DEPTH	Output (Integer)	Output (float)
1	-1 ~ 0	-1.0 ~ 0.0	9	-256 ~ 255	-1.0 ~ 0.99609375
2	-2 ~ 1	-1.0 ~ 0.5	10	-512 ~ 511	-1.0 ~ 0.998046875
3	-4 ~ 3	-1.0 ~ 0.75	11	-1024 ~ 1023	-1.0 ~ 0.9990234375
4	-8 ~ 7	-1.0 ~ 0.875	12	-2048 ~ 2047	-1.0 ~ 0.99951171875
5	-16 ~ 15	-1.0 ~ 0.9375	13	-4096 ~ 4095	-1.0 ~ 0.999755859375
6	-32 ~ 31	-1.0 ~ 0.96875	14	-8192 ~ 8191	-1.0 ~ 0.9998779296875
7	-64 ~ 63	-1.0 ~ 0.984375	15	-16384 ~ 16383	-1.0 ~ 0.99993896484375
8	-128 ~ 127	-1.0 ~ 0.9921875	16	-32768 ~ 32767	-1.0 ~ 0.999969482421875

POLYPHONY

Max Polyphony

範囲：2 ~ 1024音

操作：プルダウン選択

最大同時発音数を設定します。最大同時発音数を超えて発音すると古いものから消音されます。

資料

操作パラメーター対応表

パラメーター名	GUI 操作	オートメーション	MIDI
ピッチベンド	-	-	ピッチベンド
LFO PMD、AMD	-	-	CC 1
LFO PMD	-	-	CC 16
LFO AMD	-	-	CC 17
SAMPLE RATE	プルダウン	-	-
BIT DEPTH	プルダウン	〇	-
POLYPHONY	プルダウン	-	-
VOLUME	スライダー、ノブ、テキスト入力	-	CC 7
PAN	ノブ、テキスト入力	-	CC 10
VOL-CURVE	プルダウン	〇	-
PAN-CURVE	プルダウン	〇	-
LPF ON	トグルスイッチ	-	-
LPF FEEQ	ノブ、テキスト入力	-	-
LPF Q	ノブ、テキスト入力	-	-
STANDERD PITCH	スライダー、テキスト入力	-	-
PITCHBEND SENS	スライダー、テキスト入力	〇	-
SYNTH-OUT	スライダー、テキスト入力	-	CC 11
ALG	選択式	〇	-
LFO WAVE	選択式	〇	-
LFO FREQ	ノブ、テキスト入力	〇	-
LFO PMS	目盛スライダー	〇	-
LFO AMS	目盛スライダー	〇	-
FL	ノブ、テキスト入力	〇	-
TUNE	ノブ、テキスト入力	〇	-
MUL	ノブ、テキスト入力	〇	-
TL	ノブ、テキスト入力	〇	-
AR	ノブ、テキスト入力	〇	-
DR	ノブ、テキスト入力	〇	-
SL	ノブ、テキスト入力	〇	-
SR	ノブ、テキスト入力	〇	-
RR	ノブ、テキスト入力	〇	-
KC	スライダー、テキスト入力	〇	-
KS	目盛スライダー	〇	-
VC	選択式	〇	-
VS	目盛スライダー	〇	-

パラメーター変換表

この変換表によって他FM音源のパラメーターをMORION-W用に変換することができます。

ただしパラメーターに完全な互換性がありませんので、実際の出音を確認しながら調整してください。

OPM系

OPM / MORION	OPM パラメーター	→	MORION パラメーター	備考
FB / FL	0,1,2,3,4,5,6,7	→	0,40,48,56,64,66,74	互換性△：(MORION TL:24のとき) 構造が異なる
TL	モジュレーター：TL + 24 (最大127) キャリア：変換不要			互換性〇
AR	AR * 4 + 34 (最大127)			互換性△：カーブが異なる
D1R / DR	D1R * 4 + 4 (最大127)			互換性〇
D1L / SL	D1L * 4 (最大127)			互換性〇
D2R / SR	D2R * 4 + 4 (最大127)			互換性〇
RR	RR * 8 + 8 (最大127)			互換性〇
KS	-			互換性：検証中
LFO WAVE	三角、矩形、ノコギリ、ノイズ	→	三角、矩形、ノコギリ、ノイズ	互換性：ノイズは実装方法が異なりx。ノコギリはPM、AM共にアップ。
LFO FREQ	-			互換性：検証中
PMD	-			互換性：検証中
AMD	-			互換性：検証中
PMS	0,1~3,4,5,6,7	→	0,(1),3,4,5,6	互換性△：深さが異なる
AMS	0,1,2,3	→	0,5,6,7	互換性〇
MUL	変換不要			互換性◎
DT1 / TUNE	0,1,2,3,4,5,6,7	→	0,7,14,20,0,-7,-14,-20	互換性〇
DT2 / TUNE	0,1,2,3	→	0,4096,5332,6485	互換性〇

波形データ・ファイルフォーマット

テキストファイル[.txt](入出力共通)

文字コード	ASCII
チャンネル数	1CH
ビット深度	8bit (波形値[00 = -128, 80 = 0, FF = 127])
波形データサイズ	~128サンプル(入出力する波形テーブルのサイズに準ずる)
32サンプル波形データのサンプルテキスト	80 99 B1 C7 DA EA F5 FD FF FD F5 EA DA C7 B1 99 80 67 4F 39 26 16 0B 03 01 03 0B 16 26 39 4F 67
・1つの波形値を[F5]のように16進数2桁で記述します。・必要な数だけ波形値を記述し、その間をスペースで区切ります。

WAVデータ[.wav](入力)

フォーマット	1(非圧縮リニアPCM)
チャンネル数	1CH
ビット深度	8,16,24,32
サンプリングレート	任意
波形データサイズ	~512バイトまで(実際の読み込みは波形テーブルのサイズに準ずる)

WAVデータ[.wav](出力)

フォーマット	1(非圧縮リニアPCM)
チャンネル数	1CH
ビット深度	8
サンプリングレート	44100
波形データサイズ	~128バイト(出力する波形テーブルのサイズに準ずる)

いずれの形式でも”波形テーブルのサイズ”は記録されません。

ファイル入力時に適切なテーブルサイズに変更してください。

MIDIインプリメンテーション・チャート

Function		Transmitted	Recognized	Remarks
Model : MORION W Date : 2025.07.07 Version : 25.3.x
Basic Chanel	Default	X	1(*)-16	(*)Receive All channel messages
Basic Chanel	Changed	X	X
Mode	Default	X	Mode 3
	Messages	X	Mode 3
	Altered	************	X
Note Number		X	0-127
Note Number	True Voice	************	X
Veclocity	Note On	X	0-127
Veclocity	Note Off	X	X
After touch	Keys	X	X
After touch	Channel	X	X
Pitch Bend		X	O
Control Change	1	X	O	LFO Modulation Depth [PM + AM]
	7	X	O	Volume
	10	X	O	Panpot
	11	X	O	Expression
	16	X	O	LFO Modulation Depth [PM]
	17	X	O	LFO Modulation Depth [AM]
Program Change		X	X
Program Change	Variable Range	************	X
System Exclusive		X	X
System Common	Song Position	X	X
	Song Select	X	X
	Tune Request	X	X
System RealTime	Clock	X	X
System RealTime	Commands	X	X
Aux Messages	All Sound Off	X	O (120)
	Reset All Controllers	X	X
	Local On/Off	X	X
	All Notes Off	X	O (123)
	Active Sensing	X	X
	System Reset	X	X
Notes	O:Yes X:No Mode 1: OMNI ON, POLY Mode 2: OMNI ON, MONO Mode 3: OMNI OFF, POLY Mode 4: OMNI OFF, MONO

VST is a trademark of Steinberg Media Technologies GmbH, registered in Europe and other countries.

本文に記載のある会社名及び製品名は各社の登録商標、又は商標です。
